使用压力开关电磁流量计应注意什么事项

摘要：1、由于电磁流量计的感应信号电压很小，容易受噪声影响，基准电位必须与被测液体相同，电磁流量计接地的正确与否，直接关系到测量的精度和稳定性。 (1)当流量外壳接地， 压力开

?

1、由于电磁流量计的感应信号电压很小，容易受噪声影响，基准电位必须与被测液体相同，电磁流量计接地的正确与否，直接关系到测量的精度和稳定性。

　　(1)当流量外壳接地，压力开关使被测量液体与大地电气连接，处于零电位，因而在传感器两电极上感应出大小相同、但极性相反的对称电势信号；同时流量计外壳接地，可起到屏蔽效果，以抑制外界和励磁系统的电磁干扰。

　　(2)当管道中附有强杂散电流时，应阻断杂散电流流过流量计，安装时先在管道与流量计之间加装绝缘短管，然后用面积不低于16mm2的铜导线将管道两端连接起来。这样管道中的电流从铜导线上分流，不再通过流量计，从而干扰减少。

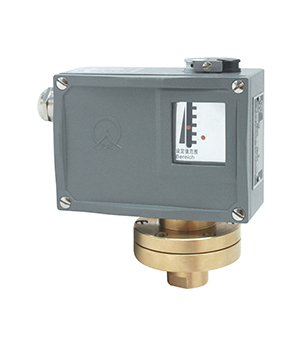

LPK-60 压力开关

2、电磁流量计安装位置的选择

　　(1)电磁流量计安装位置上、下游存在弯头、阀门、泵时，流体在管道形成横向二次流，流速分布偏离，在直管段长度不足时，测量精度下降，一般情况下上游直管段长度不小于10D，下游直管段长度不小于5D,而当上游有泵等设备时，则要求直管段长度不小于30D,不要在泵的进口侧安装仪表，这样会造成管道真空，使测量出现误差,其中D为管道内径。

　　(2)在测量时要保证管道内充满液体，压力开关否则会影响测量精度。在倾斜或垂直安装时，要使被测量液体自下而上流动。被测量液体不能含有过多气泡。

　　(3)要尽量避免管道的强烈振动，如不能避免应使传感器与变送器分体安装，并在流量计的上、下游侧2~5D以内对管道进行固定,避免使变送器因强烈振动而损坏。

　　(4)在流量计的附近不能有大型电机等设备，否则会产生感应干扰，影响仪表测量精度。

　　(5)在流量计的上游侧禁止化学物品的注入，这样极易电导率的分布不均匀，从而对流量计的测量产生严重的干扰。

　　(6)在安装流量计时，压力开关水平安装时电极的轴线应近似水平，如果电极的轴线与地面垂直，处于上面的电极附近容易集结气泡，阻挡液体与之接触，而处于下面的电极容易被污物覆盖。
