501/7D防爆压力开关
☆测量范围：0~1MPa
☆工作温度：－5℃～40℃
☆防护等级：IP54
☆防爆等级：Exde IICT4-T6 Gb
- 咨询热线：13776817345
-
-
产品详情
-
联系我们
501/7D防爆压力开关概述
501/7D防爆压力开关采用膜片式的传感器，部分规格传感器外壳材料是不锈钢，可用于腐蚀性介质，也可用于空气、气体、水蒸汽等中性气体和油等液体介质。
501/7D防爆压力开关的设定值可调，调节范围0～1MPa。
501/7D防爆压力开关技术性能
| 普通型 | 防爆型 | |
|---|---|---|
| 工作粘度 | <1×10－3m2/s | <1×10－3m2/s |
| 开关元件 | 微动开关 | 密封开关 |
| 防爆等级 | — | Exde Ⅱ CT4～T6 合格证编号: GYB14.1128X |
| 外壳防护等级 | IP65（符合DIN40050，与GB4208中IP65相当） | IP54（符合DIN40050，与GB4208中IP54相当） |
| 环境温度 | －5℃～40℃ | －5℃～40℃ |
| 介质温度 | 0～120℃ | 0～95℃ |
| 安装位置 | — | 压力接口垂直向下 |
| 抗振性能 | 20m/s2 | Max：20m/s2 |
| 重复性误差 | ≤1.5% | ≤1.5% |
| 触点容量 | AC 220V 6A(阻性) |
DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax |
501/7D防爆压力开关特点
在低压范围控制灵敏度高。
501/7D防爆压力开关规格
501/7D切换差不可调
| 设定值调节范围MPa | 切换差不大MPa | *大允许压力①MPa | 开关切换次数次/分 | 压力传感器材料 | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 膜片 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
| 0～0.01 | 0.0012 | 0.1 | 10 | 不锈钢 |
不锈钢 00Cr17 Ni14 Mo2 (316L) | G1/4″ | 0.9 | 01 | 03 | 0815100 | 0855180 |
| 0～0.025 | 0.0018 | 0815200 | 0855280 | ||||||||
| 0～0.04 | 0.0025 | 0815300 | 0855380 | ||||||||
| 0.05～0.4 | 0.06 | 10② |
不锈钢 1Cr18Ni 9Ti | 02 | 04 | 0813500 | 0853580 | ||||
| 0.05～0.6 | 0.07 | 0813600 | 0853680 | ||||||||
| 0.05～1 | 0.1 | 0813700 | 0853780 | ||||||||
501/7D切换差可调
| 设定值调节范围MPa | 切换差不大于MPa | *大允许压力①MPa | 开关切换次数次/分 | 压力传感器材料 | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 膜片 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
| 0～0.01 | 0.004 | 0.1 | 10 | 不锈钢 |
不锈钢 00Cr17 Ni14 Mo2 (316L) | G1/4″ | 0.95 | 01 | 03 | 0805100 | 0845180 |
| 0～0.025 | 0.005 | 0.9 | 0805200 | 0845280 | |||||||
| 0～0.04 | 0.007 | 0.95 | 0805300 | 0845380 | |||||||
| 0.05～0.4 | 0.18 | 10② |
不锈钢 1Cr18Ni 9Ti | 0.95 | 02 | 04 | 0803500 | 0843580 | |||
| 0.05～0.6 | 0.22 | 0803600 | 0843680 | ||||||||
| 0.05～1 | 0.3 | 0803700 | 0843780 | ||||||||
501/7DK切换差不可调（小切换差，无防爆型）
| 设定值调节范围MPa | 切换差不大于MPa | *大允许压力①MPa | 开关切换次数次/分 | 压力传感器材料 | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 | |
|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 膜片 | ||||||||
| 0～0.01 | 0.0006 | 0.1 | 10 | 不锈钢 |
不锈钢 00Cr17Ni 14Mo2 (316L) | G1/4″ | 0.9 | 01 | 0815107 |
| 0～0.025 | 0.001 | 0815207 | |||||||
| 0～0.04 | 0.0018 | 0815307 | |||||||
| 0.05～0.4 | 0.035 | 10② |
不锈钢 1Cr18Ni 9Ti | 02 | 0813507 | ||||
| 0.05～0.6 | 0.04 | 0813607 | |||||||
| 0.05～1 | 0.05 | 0813707 | |||||||
注：①在实际工作中，即使短暂的压力峰值也不能超过此值。
②指静态压力值。
设定值的调整（详见压力501/7D防爆压力开关设定值的调整 例一、例二、例五）
选用和安装（详见501/7D防爆压力开关的选用和安装）

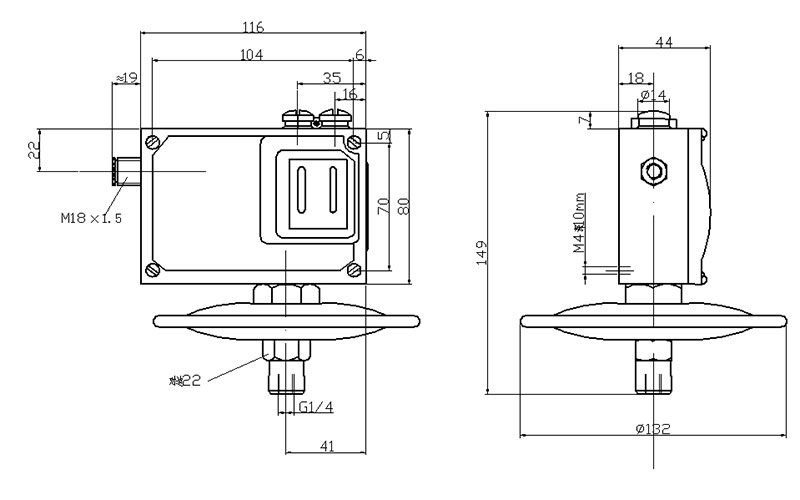

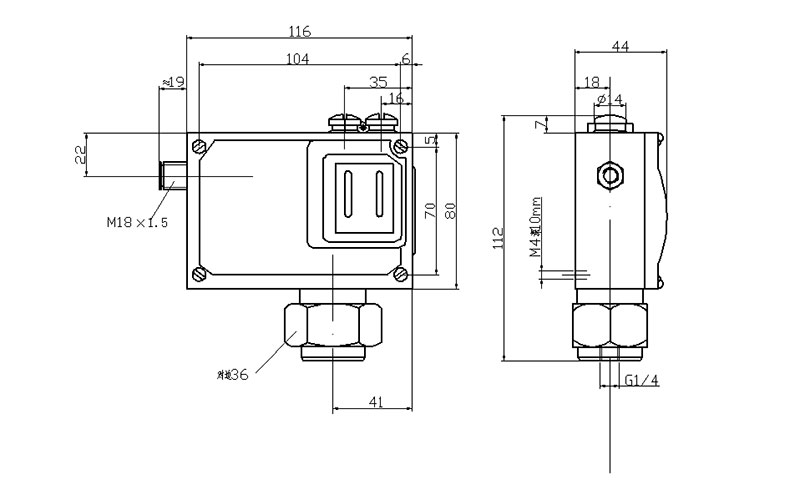

501/7D防爆压力开关外形尺寸及安装尺寸（单位：mm）
普通型
01
02

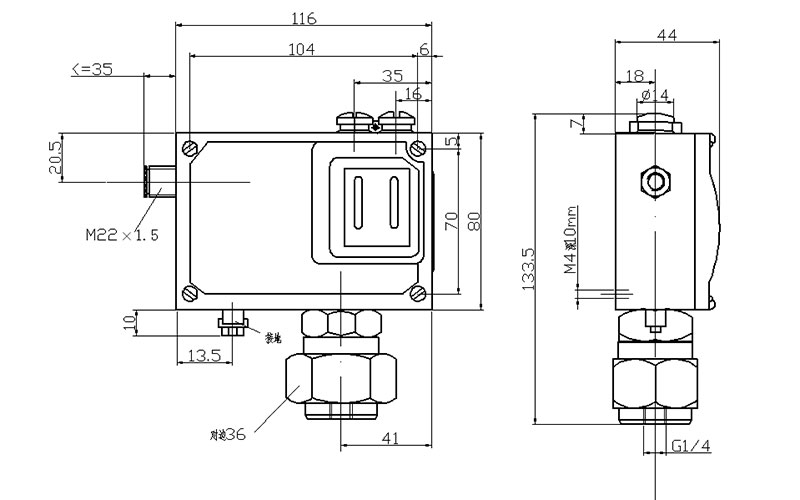

防爆型
03
04
附件
可供选用附件目录编号：0574767，0574771，0574772，0574773，SC5·470·505。
订货目录编号为：0815100至0815300；0805100至0805300；0815107至0815307 0855180至0855380；0845180至0845380的低压501/7D防爆压力开关用订货目录编号为0574771的安装支架，其余用0574772。
501/7D防爆压力开关电气接线图
单刀双掷微动开关作用过程:
接线端1-2压力上升至上切换值断开；
接线端1-3压力上升至上切换值接通。
4001190288
订购：501/7D防爆压力开关
