505/7D防爆压力开关
☆测量范围：0.3 ~ 40MPa
☆工作温度：－20℃～40℃
☆防护等级：IP54
☆防爆等级：Exde Ⅱ CT4～T6
- 咨询热线：13776817345
-
-
产品详情
-
联系我们
505/7D防爆压力开关概述
505/7D防爆压力开关采用无泄漏活塞式的传感器，可用于含油雾的压缩空气及其他对压力传感器材料无腐蚀作用的含油雾气体和液压油、水油乳浊液及润滑性能良好的中性液体介质。
505/7D防爆压力开关的设定值可调，其调节范围0.3 ~ 40MPa。
505/7D防爆压力开关技术性能
| 普通型 | 防爆型 | |
|---|---|---|
| 工作粘度 | <1×10－3m2/s | <1×10－3m2/s |
| 开关元件 | 微动开关 | 密封开关 |
| 防爆等级 | — | Exde Ⅱ CT4～T6 合格证编号GYB14.1128X |
| 外壳防护等级 | 带槽密封圈IP54；O型密封圈IP65 （符合DIN40050，与GB4208中IP54及IP65相当） | 带槽密封圈IP54；O型密封圈IP65 （符合DIN40050，与GB4208中IP54及IP65相当） |
| 环境温度 | －20℃～40℃ | －20℃～40℃ |
| 介质温度 | 0～100℃ | 0～120℃ |
| 安装位置 | 压力接口垂直向下（允许倾斜15°） | 压力接口垂直向下 |
| 抗振性能 | 505/7D：40m/s2 505/7DK：20m/s2 | Max：20m/s2 |
| 重复性误差 | ≤2.5% | ≤2.5% |
| 触点容量 | AC 220V 6A（阻性） |
DC 250V 0.25A(阻性) 60 Wmax AC 250V 5A(阻性) 1250 VAmax |
505/7D防爆压力开关特点
用于含油雾的中性气体。
505/7D防爆压力开关规格
505/7D切换差不可调
| 设定值调节范围MPa | 切换差不大于MPa | *大允许压力①MPa | 开关切换次数次/分 | 压力传感器材料 | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 密封圈 | 活塞 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
| 0.3～4 | 0.9 | 30 | 20 | 黄铜 | 丁腈橡胶带槽密封圈② | 钢 | G1/4″ | 0.8 | 01 | 03 | 0816500 | 0856580 |
| 0.5～6.3 | 1.3 | 0816600 | 0856680 | |||||||||
| 0 .5～10 | 1.6 | 0816700 | 0856780 | |||||||||
| 0.5～16 | 1.9 | 0816800 | 0856880 | |||||||||
| 1～23 | 2.5 | 30 | 30 | 丁腈橡胶 O型密封圈 | 02 | 04 | 0816919 | 0856989 | ||||
| 1～40 | 2.8 | 60 | 30 | 0816900 | 0856980 | |||||||
505/7D切换差可调
| 设定值调节范围MPa | 切换差不大于MPa | *大允许压力①MPa | 开关切换次数次/分 | 压力传感器材料 | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 密封圈 | 活塞 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
| 0.3～4 | 1.3 | 30 | 20 | 黄铜 | 丁腈橡胶带槽密封圈② | 钢 | G1/4″ | 0.85 | 01 | 03 | 0806500 | 0846580 |
| 0.5～6.3 | 1.6 | 0806600 | 0846680 | |||||||||
| 0 .5～10 | 1.6 | 0806700 | 0846780 | |||||||||
| 0.5～16 | 2.2 | 0806800 | 0846880 | |||||||||
| 1～23 | 2.8 | 30 | 30 | 丁腈橡胶 O型密封圈 | 02 | 04 | 0806919 | 0846989 | ||||
| 1～40 | 4 | 60 | 30 | 0806900 | 0846980 | |||||||
505/7DK切换差不可调(小切换差)
| 设定值调节范围MPa | 切换差不大于MPa | *大允许压力①MPa | 开关切换次数次/分 | 压力传感器材料 | 接口内螺纹 | 重量kg | 外型尺寸图号 | 订货目录编号 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 密封圈 | 活塞 | ||||||||
| 0.3～4 | 0.8 | 30 | 20 | 黄铜 | 丁腈橡胶带槽密封圈② | 钢 | G1/4″ | 0.8 | 01 | 0816507 |
| 0.5～6.3 | 1.2 | 0816607 | ||||||||
| 0 .5～10 | 1.4 | 0816707 | ||||||||
| 0.5～16 | 1.6 | 0816807 | ||||||||
| 1～23 | 1.2 | 30 | 30 | 丁腈橡胶 O型密封圈 | 02 | 0816917 | ||||
| 1～40 | 1.8 | 60 | 30 | 0816907 | ||||||
注：①在实际工作中，即使短暂的压力峰值也不能超过此值。
②带槽密封圈型在使用中应避免压力的突然波动，若有压力的突然波动，则要在控制器的接口上安装一个压力冲击阻尼器。
505/7D防爆压力开关的选用和安装说明（详见控制器的安装和选用）
设定值的调整（详见压力控制器设定值的调整例一、例二、例五）

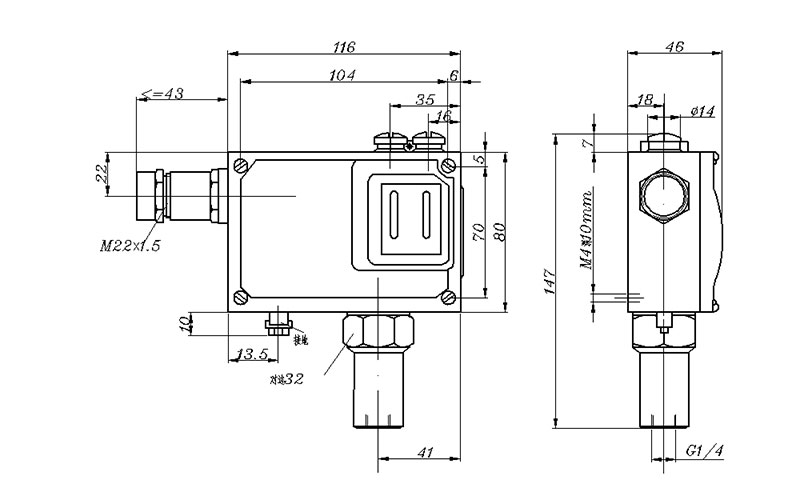

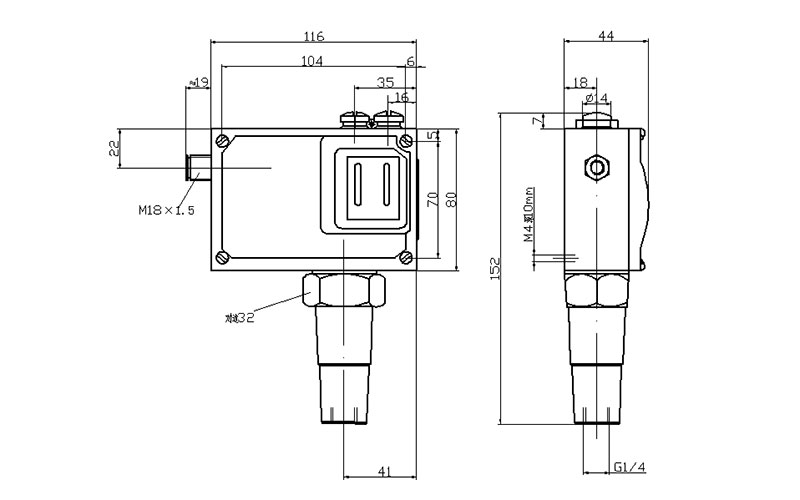

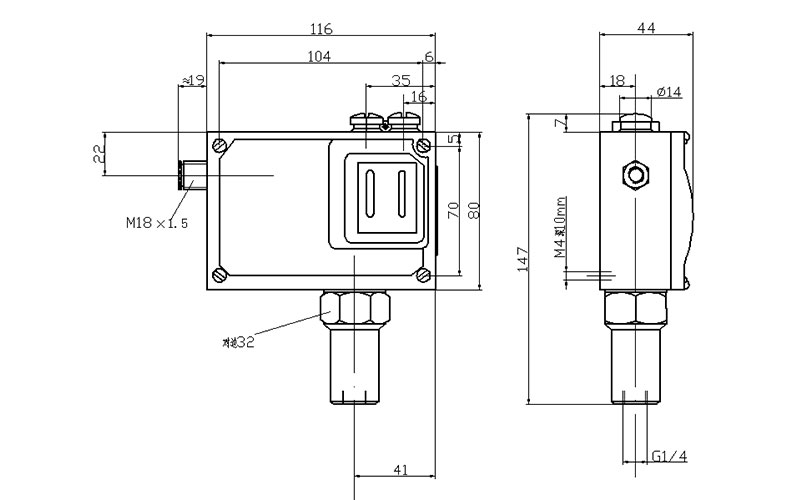

505/7D防爆压力开关外形尺寸及安装尺寸（单位：mm）
01
02
03
04
附件
可供选用附件目录编号：0574767，0574772，0574773，SC5•470•505。
505/7D防爆压力开关电气接线图
单刀双掷微动开关作用过程:
接线端1-3压力上升至上切换值接通；
接线端1-2压力上升至上切换值断开。
4001190288
订购：505/7D防爆压力开关
