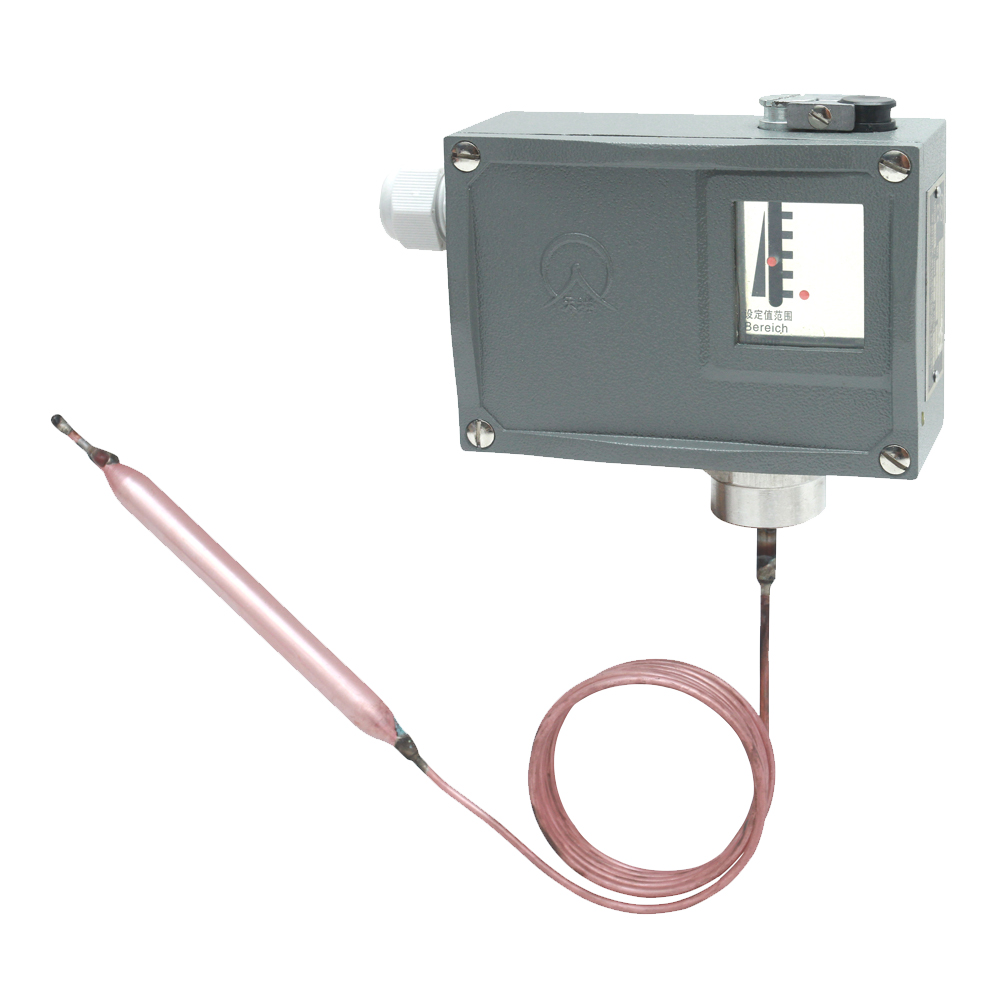

541/7T温度开关
☆测量范围：-30℃~280℃
☆工作温度：－25℃～60℃
☆防护等级：IP65
☆防爆等级：
- 咨询热线：13776817345
-
-
产品详情
-
联系我们
541/7T温度开关概述
541/7T温度开关采用带毛细管温包式传感器，可用于流动的中性气体和液体介质，如果介质为腐蚀性，安装时可选用不锈钢温包保护套套在铜质温包外（见附件）。
541/7T温度开关的设定值可调，调节范围－30～280℃。
541/7T温度开关技术性能
| 普通型 | 防爆型 | |
|---|---|---|
| 开关元件 | 微动开关 | 密封开关 |
| 防爆等级 | — | Exde Ⅱ CT4～T6 合格证编号GYB14.1128X |
| 外壳防护等级 | IP65（符合DIN40050，与GB4208中IP65相当） | IP54（符合DIN40050，与GB4208中IP54相当） |
| 环境温度 | －25℃～60℃ | －20℃～50℃ |
| 毛细管长度 | 1.5m（选用其他长度的毛细管，*长可为6m，应在订货中注明） | 1.5m（选用其他长度的毛细管，*长可为6m，应在订货中注明） |
| 开关部件安装位置 | — | 垂直于水平面 |
| 抗振性能 | 541/7T：40m/s2 541/7TK：20m/s2 | Max：20m/s2 |
| 温包材料 | 铜 | 铜 |
| 重复性误差 | ≤3% | ≤3% |
| 触点容量 | AC 220V 6A(阻性) |
DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax |
541/7T温度开关规格
541/7T切换差不可调
| 设定值调节范围℃ | 切换差不大于℃ | *大允许温度℃ | 重量kg | 外形尺寸图号 | 订货目录编号 | ||
|---|---|---|---|---|---|---|---|
| 普通型 | 防爆型 | 普通型 | 防爆型 | ||||
| －30～40 | 2 | 70 | 0.95 | 01 | 02 | 0891500 | 0891580 |
| 10～75 | 2.5 | 95 | 0891700 | 0891780 | |||
| 60～165 | 4 | 190 | 0891800 | 0891880 | |||
| 160～280 | 6 | 320 | 0891900 | 0891980 | |||
541/7T切换差可调
| 设定值调节范围℃ | 切换差不大于℃ | *大允许温度℃ | 重量kg | 外形尺寸图号 | 订货目录编号 | ||
|---|---|---|---|---|---|---|---|
| 普通型 | 防爆型 | 普通型 | 防爆型 | ||||
| －30～40 | 6.5 | 70 | 1.0 | 01 | 02 | 0890500 | 0890580 |
| 10～75 | 4 | 95 | 0890700 | 0890780 | |||
| 60～165 | 6 | 190 | 0890800 | 0890880 | |||
| 160～280 | 8 | 320 | 0890900 | 0890980 | |||
541/7TK切换差不可调（小切换差，无防爆型）
| 设定值调节范围℃ | 切换差不大于℃ | *大允许温度℃ | 重量kg | 外形尺寸图号 | 订货目录编号 |
|---|---|---|---|---|---|
| －30～40 | 1.5 | 70 | 0.95 | 01 | 0891507 |
| 10～75 | 2 | 95 | 0891707 | ||
| 60～165 | 3 | 190 | 0891807 | ||
| 160～280 | 4 | 320 | 0891907 |
控制器的选用和安装说明(详见控制器的选用和安装)
设定值的调整（详见温度控制器设定值的调整例一、例二、例三）
541/7T温度开关外形尺寸及安装尺寸（单位：mm）

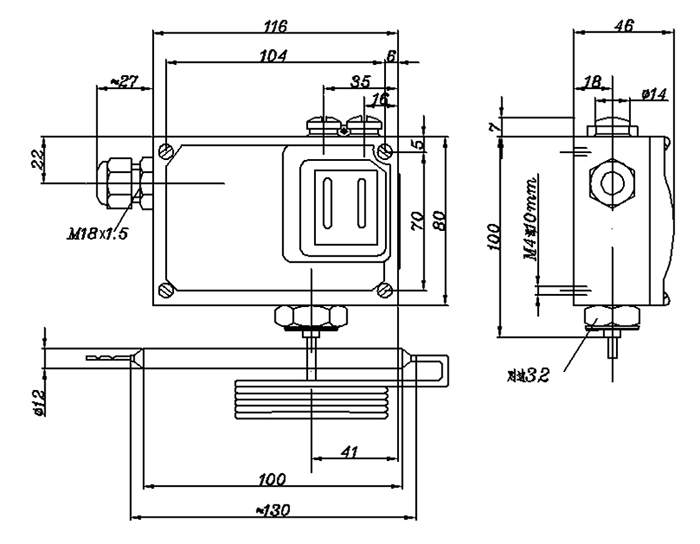

01

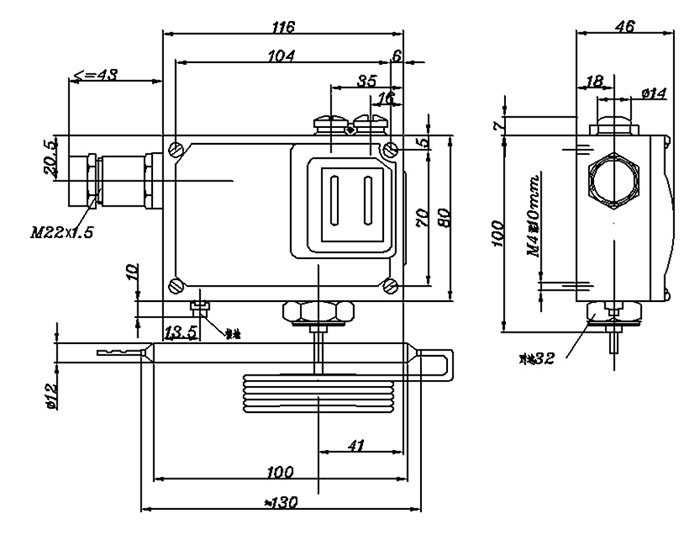

02
附件
可供选用附件目录编号： 0574757（材料黄铜），0574758（材料黄铜）、0574755，0574772，0574759（材料不锈钢，1Cr18Ni9Ti），0574760（材料不锈钢，1Cr18Ni9Ti，带铜锁紧螺钉）。
541/7T温度开关电气接线图
单刀双掷微动开关作用过程:
接线端1-3温度上升至上切换值接通；
接线端1-2温度上升至上切换值断开。
