蒸汽压力开关相关知识介绍

摘要：概述： 蒸汽 压力开关 （压力控制器）使用国际先进的压力感应器、不锈钢膜盒制造，整体全不锈钢结构、干净卫生，适用于食品、医疗、工业设备，自动测控系统内的蒸汽介质，输出

?

概述：

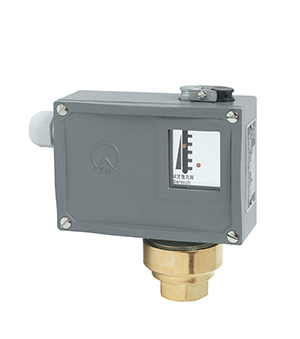

蒸汽压力开关（压力控制器）使用压力感应器、不锈钢膜盒制造，整体全不锈钢结构、干净卫生，适用于食品、医疗、工业设备，自动测控系统内的蒸汽介质，输出开关报警信号，确保设备、系统在安全的压力范围内工作。

工作原理： 当设备压力慢慢升高到压力上限时，此常闭开关将自动断开，单设备压力下降到压力下限时，此开关将自动回复到闭合状态接通线路（注：在压力从上限降到下限的这个过程中，此开关是处于断开状态）使电路继续工作，压力继续升高，循环往复。
性能特点：
动作压力：-15～2200psi
复位压力：-12～2180psi
压差：1～2000psi
公差：±1%～±5%
安全过载：1.5倍额定压力值
爆破压力：10倍额定压力值
环境温度：-20～60,   介质温度：-30～150
工作电源：50/60Hz，AC24V   125VA,   AC120V   375VA,   AC240V   375VADC 5V/12V/24V   Max.3ADC 5V/12V/24V/36V ＜500mA, （镀金触点 / Gold-plated contacts）AC 120V/250V   Max.6A   (感性负载 / Inductive load)AC 120V/250V   Max.12A   (阻性负载 / Resistive Load)
触点耐压：AC 700V/1Min， 无击穿和闪络
绝缘强度：AC 1500V/1min，无击穿和闪络，泄漏电流：≤1mA 绝缘电阻：DC 500V ≥100MΩ接触电阻：≤50mΩ（不含导线阻值）
工作寿命:≥100,000 次
防护等级：
不带防护套的接线端子(6.35×0.8 直插):IP00
带防护套的接线端子(6.35×0.8 直插)或导线:IP65
带防水连接器 ：IP67

蒸汽压力开关类型:
A.    单刀单掷 常闭,   SPST NC
B.    单刀单掷 常开,   SPST NO
C.    单刀双掷 常闭+常开,   SPDT NC+NO
开关频率及响应时间:
60 次/min, ≤100ms
60 Cycle /min, ≤100ms
