压力开关在空调等制冷部件的应用

摘要：压力开关 是安装于空调室外机管路上，进行压力控制的装置。主要功能为：高压保护、低压保护、外机风扇控制等。 LPK-60压力开关 1、工作原理 当空调系统内压力高于或低于额定的安

?

压力开关是安装于空调室外机管路上，进行压力控制的装置。主要功能为：高压保护、低压保护、外机风扇控制等。

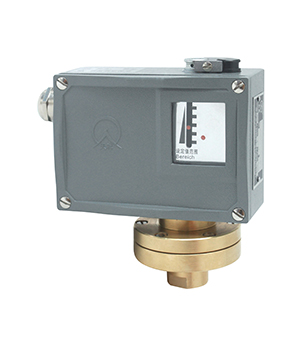

LPK-60压力开关

1、工作原理

当空调系统内压力高于或低于额定的安全压力时，压力开关感压板内碟片瞬时发生移动，通过连接导杆，推动开关接头断开，从而起到切断电路的作用（有些压力开关起到风扇控制作用，起到接通电源的作用）。

当压力下降或上升到额定恢复值时，碟片瞬时复位，开关自动复位。

也就是说，压力开关是通过对系统压力的测定，当压力超过其额定值时，压力开关动作，弹性元件产生位移，改变开关元件的通断状态，达到控制系统压力的目的。

压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。

2、位置设定

5匹以下的单元机组因系统简单一般不会追加压力开关，压力开关一般运用到5匹以上定频大机组或者变频中央空调机组中。

压力开关的安装位置为压缩机的排气口与回气口附近的管路上，安装排气口处的叫做高压压力开关，对于R410A冷媒的机组，一般其保护设定值为：4.15MPa开，3.15Mpa关。

安装在压缩机回气口处的压力开关叫做低压压力开关，其保护设定值一般为0.1MPa左右。

3、维修操作

压力开关与系统管路连接需要进行焊接作业。当进行压力开关更换时，首先需要将系统冷媒进行回收（或释放）。

由于压力开关内有弹簧片、电源线等零件，焊接温度过高会导致弹簧片弹性失效、电源线烧坏、压力开关塑料外壳或焊接部位烧坏等问题，因此焊接时必须进行冷却保护。

附文

压力开关是一种简单的压力控制装置，当被测压力达到额定值时，压力开关可发出警报或控制信号。
