压力开关应用于电压力锅

摘要：目前在市场上的电压力锅产品主要是内锅（内胆）与锅盖分离的浮动密封结构，这种结构也叫做匚式结构这种结构的压力锅是利用弹性壁受压发生弹性形变产生位移，位移变化触动压力

?

目前在市场上的电压力锅产品主要是内锅（内胆）与锅盖分离的浮动密封结构，这种结构也叫做“匚式结构”这种结构的压力锅是利用弹性壁受压发生弹性形变产生位移，位移变化触动压力开关动作实现断电，用位移控制压力。压力锅工作时，随着温度的升高 ，压力逐渐上升，使得内锅和发热盘向上运动，压力开关复位电源接通。这样循环来控制锅内的压力。

 “匚式结构”使用压力开关来保证压力锅的安全，当锅内压力超过限定值则自动断电，压力下降后再重新加热。当压力开关失效，压力持续上升达到限定值时，气压会冲开限压阀放气来防止压力上升。

压力开关实际上是一种比较精密的限位开关固定在加热盘下面的支撑柱上，也同步向下位移。压力开关检测板的检测点是固定在外锅底沿的一个倒置的U型金属框，框顶还有调整螺钉。此时，外锅底沿是静止不动的。所以，压力开关的位移造成检测板产生挠度，推动压力开关触点跳转切断电路，RL停止加热。内锅里的压力开始逐渐下降，压力开关、加热盘、内锅底开始同步逐渐向上位移，压力开关检测板的挠度逐渐减小，直至压力开关触点跳转复位，电路重新接通，RL又开始加热。

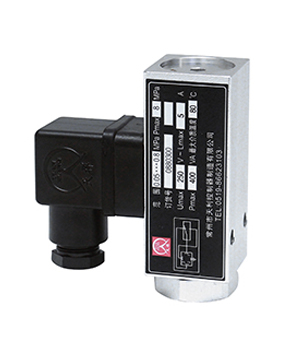

505/18D 压力开关
