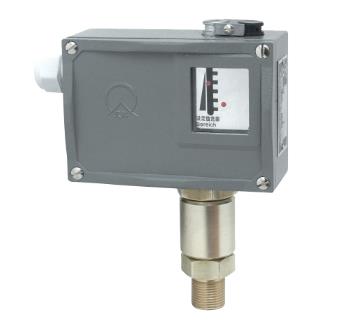

压力开关设定值调节范围

摘要：选用设定值调节范围0.05----2.5MPa，切换差可调（单刀双掷）的压力开关。

?

     选用设定值调节范围0.05----2.5MPa，切换差可调（单刀双掷）的压力开关。要求压力上升到1.55MPa发出触点信号。压力下降到1.40MPa时触点返回。

　　1  卸掉盖板，将压力开关旋入压力校验台的螺纹接口上。

　　2  打开前盖，电缆穿过电缆接口接入微动开关的接线片上。电缆另一端接万用表。

　　3  压力加至1.4MPa。此值可以从压力表中读取。

　　4  先调整下切换值。假如下切换值小于1.40MPa，逆时针旋动调节螺杆，使触点在1.40MPa处切换。

　　5  压力上升至1.55 MPa。假如下切换值小于1.55MPa，再顺时针旋动调节螺钉，使触点在1.55MPa处切换。

　　6  让压力在1.35 -1.60MPa范围来回变化，检验压力上升时，触点切换值是否是1.55MPa，此值既为要设定的上切换值。检验压力下降时，触点返回值是否是1.40MPa，此值既为要设定的下切换值。

　　针对寿力移动机组的调试方法

其中调节方式都一样，切换点的校验可从压力表上观察，也可用万用表测试压力开关的通断。

    其中：

          口   机型下偏差设定为105psi ；上偏差设定为135psi

          H    机型下偏差设定为135psi ；上偏差设定为165psi

          HH  机型下偏差设定为160psi ；上偏差设定为195psi
