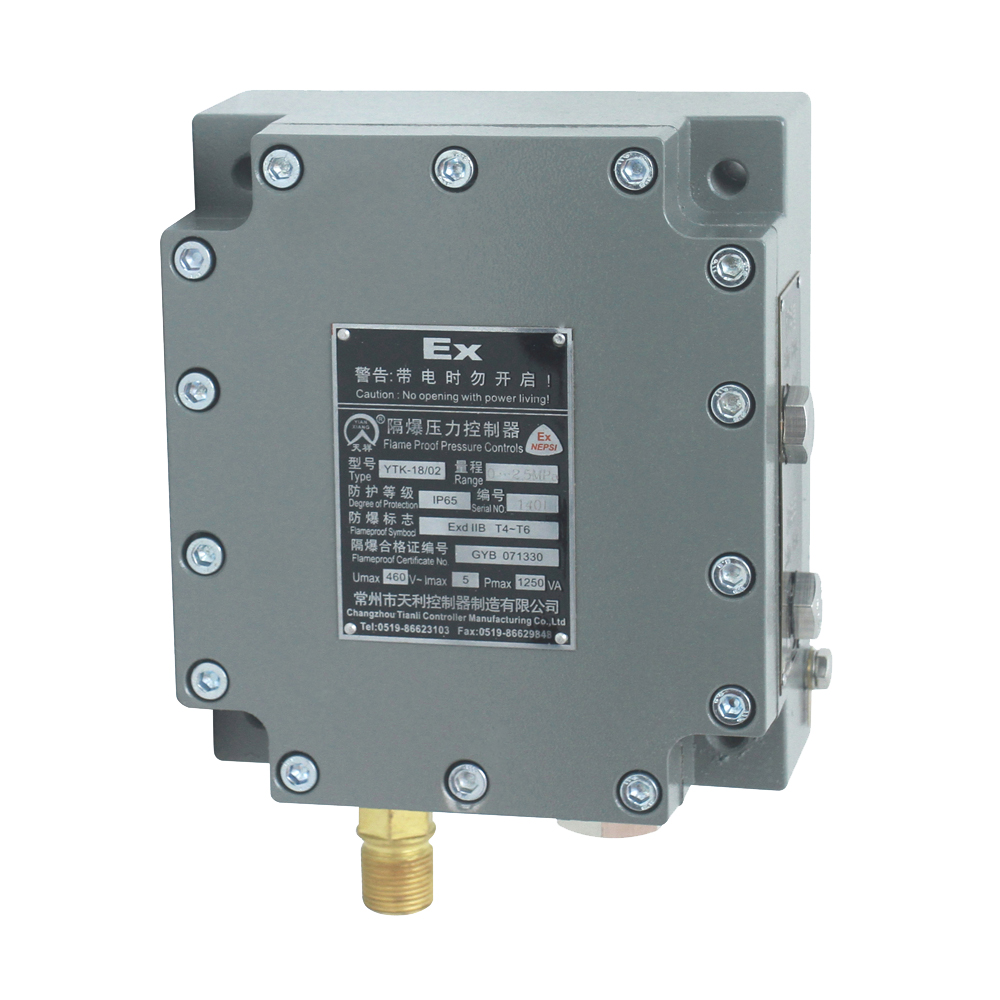

YTK-18/02隔爆压力开关
☆测量范围：0~40MPa
☆工作温度：－25℃~70℃
☆防护等级：IP65
☆防爆等级：Exd II B T4~T6
- 咨询热线：13776817345
-
-
产品详情
-
联系我们
YTK-18/02隔爆压力开关概述
YTK-18/02隔爆压力开关适用于测量危险的流体介质的压力并进行位式（一位式或两位式）控制。
YTK-18/02隔爆压力开关是借助弹性元件的作用以驱使微动开关工作的压力控制仪表。
YTK-18/02隔爆压力开关具有结构合理，动作准确，使用可靠，开闭频次高，抗振性好和触点容量大等优点。
YTK-18/02隔爆压力开关设有可供调节切换差的装置，以使被测控介质的上、下切换值可调至合适的控压范围内。
YTK-18/02隔爆压力开关工作原理
YTK-18/02隔爆压力开关由测量系统、控制装置、调整机构、外壳、插头座等组成。
YTK-18/02隔爆压力开关的工作原理是基于检测元件（测量系统中的弹簧管）的弹性变形来驱使机能元件（控制装置中的微动开关）产生快速的开关跳跃动作。即在被测（控）介质的压力作用下，迫使弹簧管的自由端产生相应的弹性位移，而与管端相连的微动开关中的按钮（推杆）也随之产生相应动作，待压力达到所设定控制值的瞬间，开关触点即切换，致使控制系统中的电路得以断开或接通，以实现自动控制和发信的目的。
YTK-18/02隔爆压力开关技术性能
| 工作粘度 | ≤ 1×10－3m2/s |
|---|---|
| 开关元件 | 微动开关 |
| 隔爆等级 | Exd II B T4~T6 |
| 防爆合格证编号 | GYB071330 |
| 环境温度 | －25℃~70℃ ，相对湿度不大于90% |
| 介质温度 | 0~130℃ |
| 安装位置 | 压力接口垂直向下 |
| 抗振性能 | Max 40m/s2 |
| 重复性误差 | ≤1.5% |
| 触点容量 | AC 380V 2A或DC 220V 3A |
| 外壳防护等级 | IP 65（符合DIN40050，与GB4208中IP65相当） |
YTK-18/02隔爆压力开关压力范围
| 类型 | 接口外螺纹 |
|---|---|
| 0~0.6 | M20×1.5 |
| 0~1 | |
| 0~2.5 | |
| 0~4 | |
| 0~10 | |
| 0~16 | |
| 0~25 | |
| 0~40 |
YTK-18/02隔爆压力开关隔爆产品说明
产品工作介质温度T4≤120℃、T5≤95℃ 、 T6≤80℃；
现场使用应遵守“严禁带电开盖”的原则；
产品使用时外壳应可靠接地；
引用电缆保护套外径为φ10~φ12，现场使用应拧紧螺母，使密封圈内紧紧抱住电缆护套；
用户不得自行更换产品的零部件；
产品的安装、使用和维护应同时遵守产品使用说明书，GB3836．13-1997“爆炸性气体环境用电气设备第13部分：爆炸性气体环境用电气设备的检修”、GB3836．16-2006“爆炸性气体环境用电气设备第16部分；电气装置的检查和维护（煤矿除外）”及GB50257-1996“电气设备安装工程爆炸和火灾危险环境电气装置工及验收规范”的有关规定。

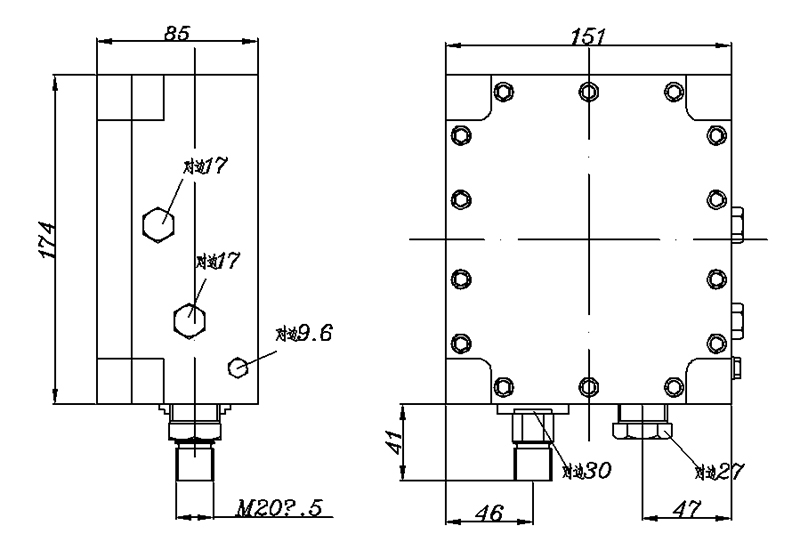

YTK-18/02隔爆压力开关外形尺寸及安装尺寸（单位：mm）
YTK-18/02隔爆压力开关电气接线图
单刀双掷微动开关作用过程:
接线端1-3压力上升至上切换值接通；
接线端1-2压力上升至上切换值断开。
