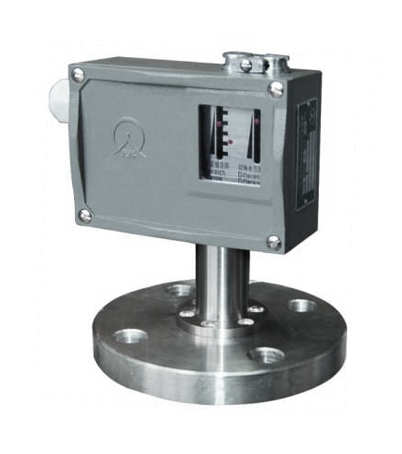

518/7D压力开关
☆测量范围：0.02～0.6MPa
☆工作温度：－10℃~55℃
☆防护等级：IP65
☆防爆等级：
- 咨询热线：13776817345
-
-
产品详情
-
联系我们
518/7D 压力开关概述
518/7D 压力开关采用法兰膜片式传感器，可用于腐蚀性或粘性流体介质以及含有粉尘物或易结晶物的介质
518/7D 压力开关的设定值可调，调节范围0.02～0.6MPa。
518/7D 压力开关技术性能
| 开关元件 | 微动开关 |
|---|---|
| 外壳防护等级 | IP65 |
| 环境温度 | －10℃~55℃ |
| 介质温度 | 0℃~120℃ |
| 安装位置 | 压力接口垂直向下（允许倾斜15°） |
| 抗振性能 | Max 10 m/s2 |
| 重复性误差 | ≤1.5％ |
| 触点容量 | AC 220V 6A（阻性） |
518/7D 压力开关特点
可用于腐蚀性或粘性流体介质以及含有粉尘物或易结晶物的介质。
518/7D 压力开关规格
切换差不可调
| 设定值调节范围MPa | 切换差不大于MPa | *大允许压力①MPa | 开关切换次数次/分 | 压力传感器材料 | 法兰接口尺寸D1 mm | 重量kg | 外型尺寸图号 | 订货目录编号 | |
|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 膜片 | ||||||||
| 0.02~0.1 | 0.03 | 1.2 | 10 |
1Cr18Ni 9Ti 不锈钢 |
316L 不锈钢 |
φ120 φ140 φ150 | 1.7 | 01 | 0813321 |
| 0.02~0.16 | 0.03 | 0813421 | |||||||
| 0.05~0.25 | 0.35 | 0813521 | |||||||
| 0.05~0.4 | 0.04 | 0813621 | |||||||
| 0.05~0.6 | 0.055 | 0813721 | |||||||
切换差可调
| 设定值调节范围MPa | 切换差不大于MPa | *大允许压力①MPa | 开关切换次数次/分 | 压力传感器材料 | 法兰接口尺寸D1 mm | 重量kg | 外形尺寸图号 | 订货目录编号 | |
|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 膜片 | ||||||||
| 0.02~0.1 | 0.07 | 1.2 | 10 |
1Cr18N i9Ti 不锈钢 |
316L 不锈钢 |
φ120 φ140 φ150 | 1.75 | 02 | 0803321 |
| 0.02~0.16 | 0.075 | 0803421 | |||||||
| 0.05~0.25 | 0.09 | 0803521 | |||||||
| 0.05~0.4 | 0.1 | 0803621 | |||||||
| 0.05~0.6 | 0.12 | 0803721 | |||||||
注：①在实际工作中，即使短暂的压力峰值也不能超过此值。

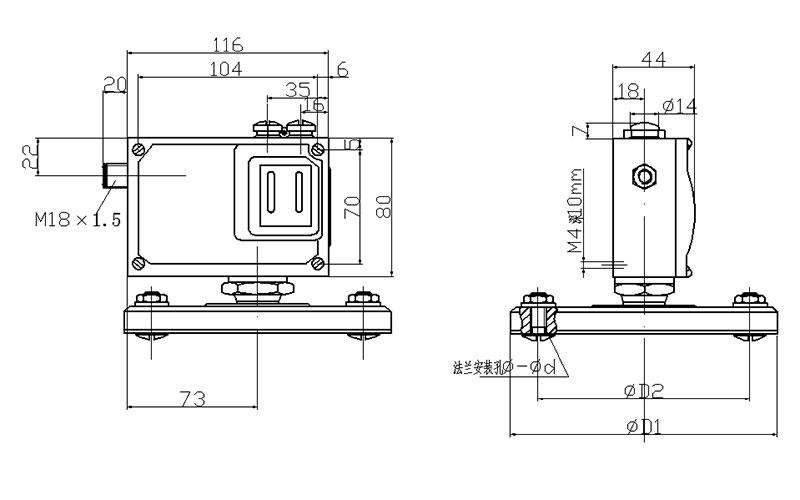

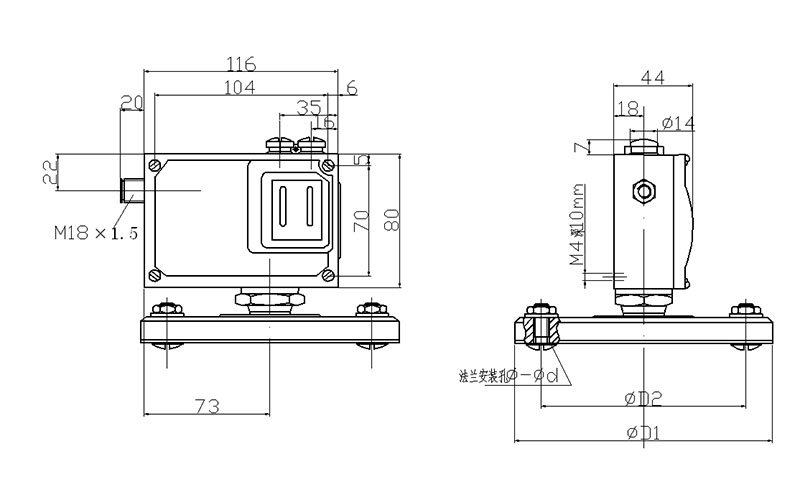

518/7D 压力开关外形尺寸及安装尺寸（单位：mm）
01
02
| 150 | 125±0.20 | 16 |
| 140 | 110±0.20 | 14 |
| 120 | 90±0.175 | 14 |
| D1 | D2 | d |
安装（或拆卸）控制器时要特别注意：防止传感器（法兰盘）与开关壳体发生相对转动。 若客户对法兰尺寸有特定要求，可协商定制。
518/7D 压力开关电气接线图
单刀双掷微动开关作用过程:
接线端1-3压力上升至上切换值接通；
接线端1-2压力上升至上切换值断开。
