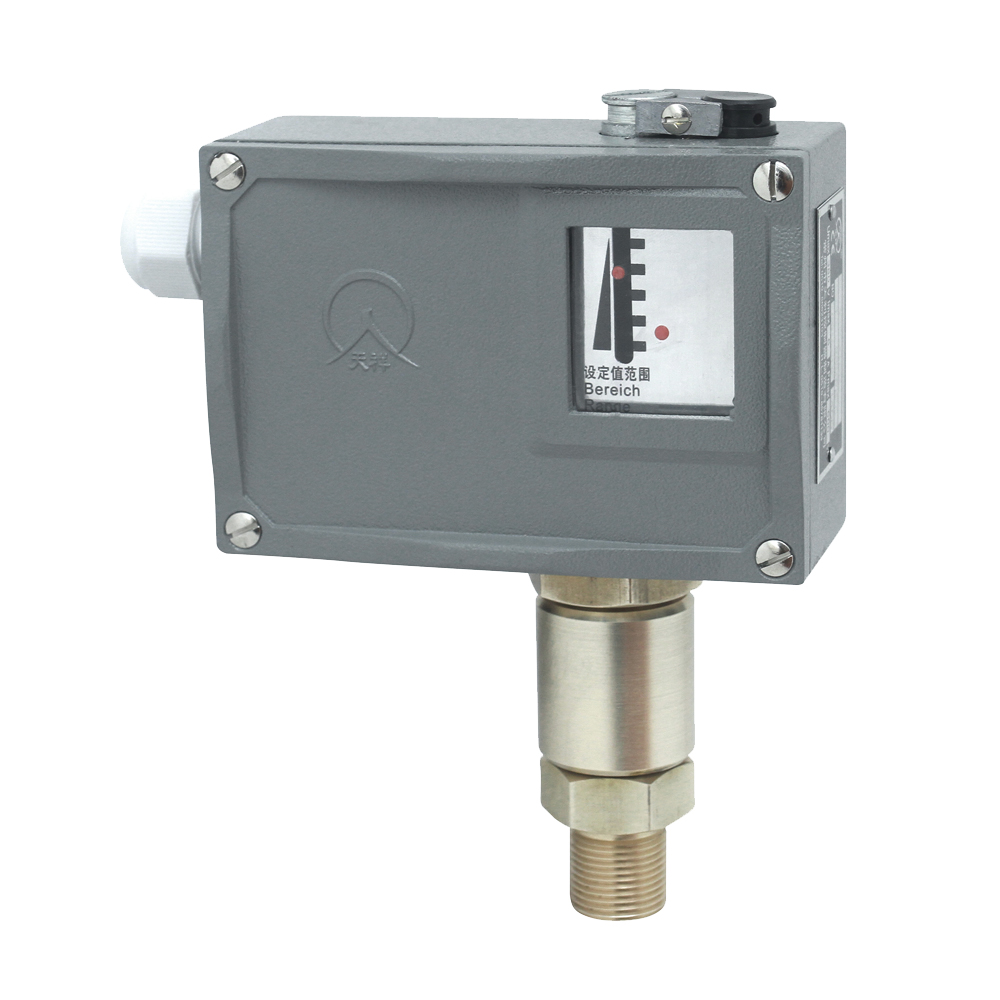

YTK-18H压力开关
☆测量范围：0.3~40MPa
☆工作温度：－20℃～40℃
☆防护等级：IP65
☆防爆等级：
- 咨询热线：13776817345
-
-
产品详情
-
联系我们
YTK-18H压力开关概述
YTK-18H压力开关采用活塞式与膜片式相结合的传感器，可用于含油雾的压缩空气及其他对压力传感器材料无腐蚀作用的含油雾气体和液压油，水油乳浊液及润滑性能的中性液体介质。
YTK-18H压力开关的设定值可调，其调节范围为0.3~40MPa。
YTK-18H压力开关技术性能
| 普通型 | 防爆型 | |
|---|---|---|
| 工作粘度 | <1×10－3m2/s | <1×10－3m2/s |
| 开关元件 | 微动开关 | 密封开关 |
| 防爆等级 | — | Exed II CT4～T6合格证编号GYB14.1128X |
| 外壳防护等级 | 带槽密封圈IP65，O型密封圈IP65（符合DIN40050，与GB4208中的IP65相当） | 带槽密封圈IP54，O型密封圈IP65（符合DIN40050，与GB4208中的IP65相当） |
| 环境温度 | －20℃～40℃ | －20℃～40℃ |
| 介质温度 | 0℃～100℃ | 0℃～120℃ |
| 安装位置 | 压力接口垂直向下（允许倾斜15°） | 压力接口垂直向下（允许倾斜15°） |
| 抗振性能 | Max：40 m/s2 | Max：20 m/s2 |
| 重复性误差 | ≤2.5% | ≤2.5% |
| 触点容量 | AC 220V 6A(阻性) |
DC 250V 0.25A (阻性) 60Wmax AC 220V 6A(阻性) 1250VAmax |
YTK-18H压力开关特点
用于含油雾的中性气体
YTK-18H压力开关规格
YTK-18H切换差不可调
| 设定值调节范围MPa | 切换差不大于MPa | *大允许压力①MPa | 开关切换次数次/分 | 压力传感器材料 | 接口螺纹② | 重量kg | 外形尺寸图号 | 订货目录编号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 膜片 | 活塞 | 普通型 | 防爆型 | |||||||
| 0.3～4 | 0.9 | 30 | 20 | 黄铜 |
氟橡 胶 | 钢 | M20×1.5 | 0.8 | 01 | 0916500 | 0956580 |
| 0.5～6.3 | 1.3 | 0916600 | 0956680 | ||||||||
| 0.5～10 | 1.6 | 0919700 | 0956780 | ||||||||
| 0.5～16 | 1.9 | 0919800 | 0956880 | ||||||||
| 1～25 | 2.5 | 30 | 30 | 02 | 0916919 | 0956989 | |||||
| 1～40 | 2.8 | 60 | 30 | 0916900 | 0956980 | ||||||
YTK-18H切换差可调
| 设定值调节范围MPa | 切换差不大于MPa | *大允许压力①MPa | 开关切换次数次/分 | 压力传感器材料 | 接口螺纹② | 重量kg | 外形尺寸图号 | 订货目录编号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 膜片 | 活塞 | |||||||||
| 0.3～4 | 1.3 | 30 | 20 | 黄铜 |
氟 橡 胶 | 钢 | M20×1.5 | 0.85 | 01 | 0906500 | 0946580 |
| 0.5～6.3 | 1.6 | 0906600 | 0946680 | ||||||||
| 0.5～10 | 1.6 | 0909700 | 0946780 | ||||||||
| 0.5～16 | 2.2 | 0909800 | 0946880 | ||||||||
| 1～25 | 2.8 | 30 | 30 | 02 | 0906919 | 0946989 | |||||
| 1～40 | 4 | 60 | 30 | 0906900 | 0946980 | ||||||
YTK-18H切换差不可调（小切换差）
| 设定值调节范围MPa | 切换差不大于MPa | *大允许压力①MPa | 开关切换次数次/分 | 压力传感器材料 | 接口螺纹② | 重量kg | 外形尺寸图号 | 订货目录编号 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 膜片 | 活塞 | ||||||||
| 0.3～4 | 0.8 | 30 | 20 | 黄铜 |
氟 橡 胶 | 钢 | M20×1.5 | 0.85 | 01 | 0916507 |
| 0.5～6.3 | 1.2 | 0916607 | ||||||||
| 0.5～10 | 1.4 | 0916707 | ||||||||
| 0.5～16 | 1.6 | 0916807 | ||||||||
| 1～25 | 1.2 | 30 | 30 | 02 | 0916917 | |||||
| 1～40 | 1.8 | 60 | 30 | 02 | 0916907 | |||||
注：①在实际工作中，即使短暂的压力峰值也不允许超过此值。
②接口处如有特殊要求，订货中注明。
设定值的调整（详见压力控制器设定值的调整例一、例二、例五） 选用和安装（详见控制器的选用和安装）
YTK-18H压力开关外形尺寸及安装尺寸（单位：mm）
01
02
03
04
附件
可供选用附件目录编号：0574767，0574772，0574773，SC5·470·505。
YTK-18H压力开关电气接线图
单刀双掷微动开关作用过程:
接线端1-3压力上升至上切换值接通；
接线端1-2压力上升至上切换值断开。
