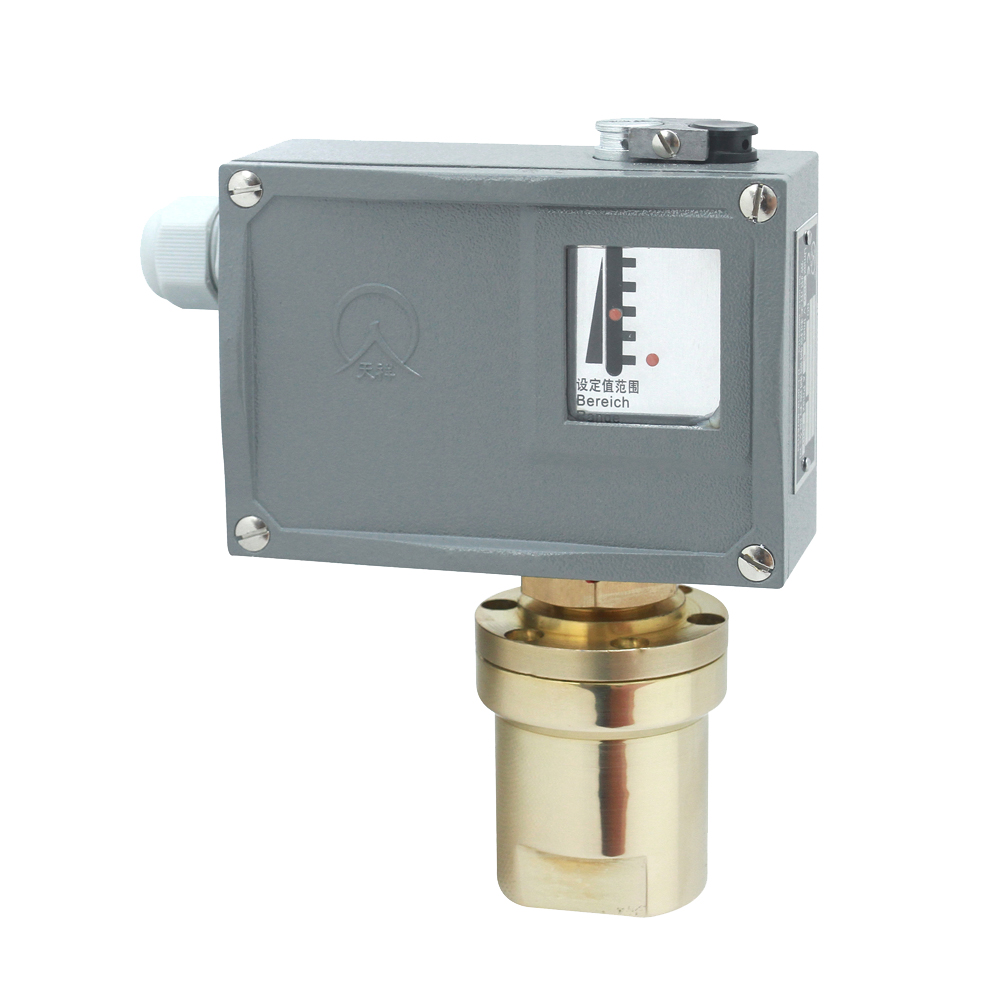

520/7DD压开关
☆测量范围：0.02～1.6MPa
☆工作温度：－30℃～50℃
☆防护等级：IP65
☆防爆等级：
- 咨询热线：13776817345
-
-
产品详情
-
联系我们
520/7DD差压开关概述
520/7DD差压开关采用波纹管式的传感器，可用于空气、气体、水蒸汽等中性气体和水、制冷剂、油等液体介质。
520/7DD差压开关的设定值可调，调节范围0.02～1.6MPa,工作压力范围0.05～2.5MPa。
520/7DD差压开关技术性能
| 普通型 | 防爆型 | |
|---|---|---|
| 工作粘度 | <1×10－3m2/s | <1×10－3m2/s |
| 开关元件 | 微动开关 | 密封开关 |
| 防爆等级 | — | Exed Ⅱ CT4～T6 合格证编号GYB14.1128X |
| 外壳防护等级 | IP65（符合DIN40050，与GB4208中IP65相当） | IP54（符合DIN40050，与GB4208中IP54相当） |
| 环境温度 | －30℃～50℃ | －20℃～50℃ |
| 介质温度 | 0～120℃ | 0～95℃ |
| 安装位置 | — | 压力接口垂直向下 |
| 抗振性能 | 520/7DD：40m/s2；520/7DDK：20m/s2 | Max：20m/s2 |
| 重复性误差 | ≤1% | ≤1% |
| 触点容量 | AC 220V 6A(阻性) |
DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax |
520/7DD差压开关规格
520/7DD切换差不可调
| 差压设定值调节范围MPa | 切换差不大于MPa | 工作压力范围①MPa | *大允许压力②MPa | 开关切换次数次/分 | 压力传感器材料 | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 波纹管 | 普通型 | 防爆型 | 普通型 | 防爆型 | |||||||
| 0.02～0.1 | 0.015 | 0.05～1.6 | 2 | 10 | 黄铜 |
不锈钢00Cr17Ni 14Mo2 (316L) | G1/4″ | 1.20 | 01 | 02 | 0819100 | 0859180 |
| 0.02～0.16 | 0.017 | 0.05～1.6 | 2 | 10 | 0819200 | 0859280 | ||||||
| 0.025～0.25 | 0.02 | 0.05～1.6 | 2 | 10 | 0819300 | 0859380 | ||||||
| 0.03～0.4 | 0.025 | 0.05～1.6 | 2 | 10 | 0819400 | 0859480 | ||||||
| 0.05～0.6 | 0.07 | 0.1～2.5 | 3 | 10 | 0819500 | 0859580 | ||||||
| 0.05～1 | 0.08 | 0.1～2.5 | 3 | 10 | 0819600 | 0859680 | ||||||
| 0.05～1.6 | 0.09 | 0.1～2.5 | 3 | 10 | 0819700 | 0859780 | ||||||
520/7DD切换差可调
| 差压设定值调节范围MPa | 切换差不大于MPa | 工作压力范围①MPa | *大允许压力②MPa | 开关切换次数次/分 | 压力传感器材料 | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 波纹管 | 普通型 | 防爆型 | 普通型 | 防爆型 | |||||||
| 0.02～0.1 | 0.04 | 0.05～1.6 | 2 | 10 | 黄铜 |
不锈钢 00Cr17Ni 14Mo2 (316L) | G1/4″ | 1.25 | 01 | 02 | 0809100 | 0849180 |
| 0.02～0.16 | 0.04 | 0809200 | 0849280 | |||||||||
| 0.025～0.25 | 0.045 | 0809300 | 0849380 | |||||||||
| 0.03～0.4 | 0.05 | 0809400 | 0849480 | |||||||||
| 0.05～0.6 | 0.17 | 0.1～2.5 | 3 | 0809500 | 0849580 | |||||||
| 0.05～1 | 0.18 | 0809600 | 0849680 | |||||||||
| 0.05～1.6 | 0.2 | 0809700 | 0849780 | |||||||||
520/7DDK切换差不可调（小切换差，无防爆型）
|
差压设定值调节范围 MPa | 切换差不大于MPa | 工作压力范围①MPa | *大允许压力②MPa | 开关切换次数次/分 | 压力传感器材料 | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 波纹管 | |||||||||
| 0.02～0.1 | 0.0075 | 0.05～1.6 | 2 | 10 | 黄铜 |
不锈钢 00Cr17Ni 14Mo2 (316L) | G1/4″ | 1.20 | 01 | 0819107 |
| 0.02～0.16 | 0.008 | 0819207 | ||||||||
| 0.025～0.25 | 0.01 | 0819307 | ||||||||
| 0.03～0.4 | 0.012 | 0819407 | ||||||||
| 0.05～0.6 | 0.035 | 0.1～2.5 | 3 | 0819507 | ||||||
| 0.05～1 | 0.04 | 0819607 | ||||||||
| 0.05～1.6 | 0.045 | 0819707 | ||||||||
注：①为高压口的介质压力范围。
②在实际工作中，两个压力口介质短暂的压力峰值也不能超过此值。
520/7DD差压开关的选用和安装说明(详见控制器的选用和安装)
设定值的调整（详见差压控制器设定值的调整例一、例二、例三）

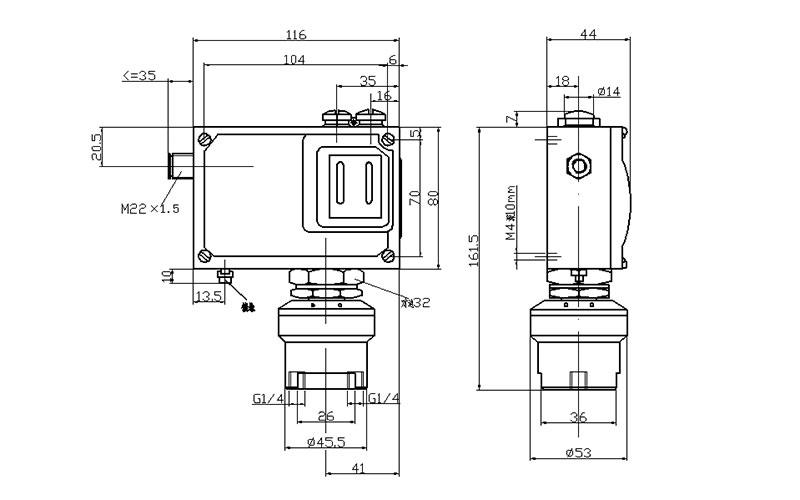

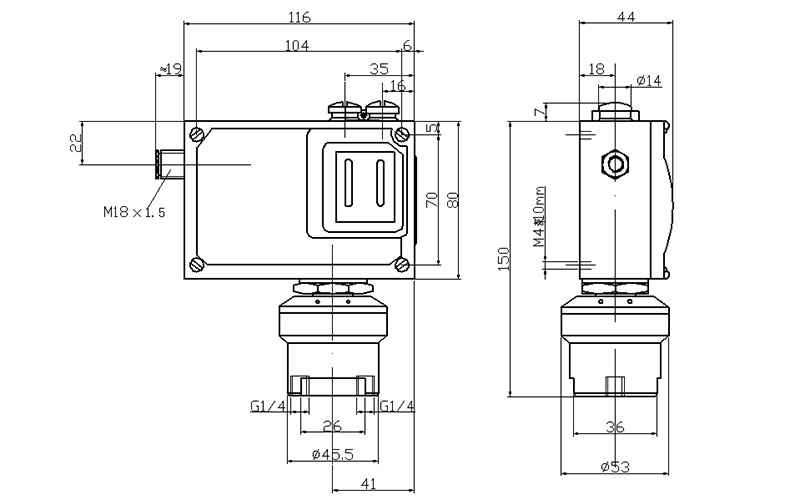

520/7DD差压开关外形尺寸及安装尺寸（单位：mm）
01
02
附件
可供选用附件目录编号：0574767，0574772，0574773，SC5·470·505。
520/7DD差压开关电气接线图
单刀双掷微动开关作用过程：
接线端1-3压力上升至上切换值时接通，
接线端1-2压力上升至上切换值时断开。
